氣體渦輪流量計**適用于天然氣、煤制氣、液化氣、輕烴氣 體等氣體的計量，氣體渦輪流量計吸取了國內外流量儀表**技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性。經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境 用電氣設備第2部分：隔爆型》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全》標準檢驗合格，防爆標志為ExdⅡBT6(隔 爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

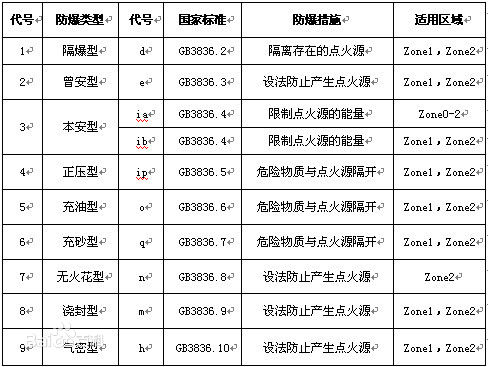

氣體渦輪流量計分為很多種，用來在不一樣的環境中進行氣體流量的核算，那么今日咱們首要來看看各種類型的氣體流量計之間的差異，它們分別是本安型，增安型，隔爆型流量計，咱們今日就來比照一下它們。
本安型 實質安全源于按GB3836.1-2000規范生產，**煤礦井下運用的防爆電器設備的分類。
隔爆型（*高，防爆電氣設備構造里的一種， 隔爆型防爆型式是把設備也許點著爆破性氣體混合物的部件悉數關閉在一個外殼內，其外殼 能夠接受經過外殼任何接合面或構造空隙，滲透到外殼內部的可燃性混合物在內部爆破而不損壞，而且不會引起外部由一種、多種氣體或蒸氣構成的爆破性環境的點著(拜見GB 3836 2規范)。 把也許發生火花、電弧和風險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與 周圍的環境離隔。隔爆外殼存在空隙，因電氣設備呼吸效果和氣體滲透效果，使內部也許存 在爆破性氣體混合物，當其發生爆破時，外殼能夠接受發生的爆破壓力而不損壞，一起外殼 結 構空隙可冷卻火焰、下降火焰?zhèn)鞑ニ俣然蛲Ｖ辜铀冁湥够鹧婊蝻L險的火焰生成物不能穿越 隔爆空隙點著外部爆破性環境，然后達到隔爆意圖。
增安型防爆型式是一種對在正常運轉條件下不會發生電弧、火花的電氣設備采納一些附加措施以提高其安全程度，防止其內部和外部部件也許呈現風險溫度、電弧和火花的也許性的防爆型式。它不包含在正常運轉情況下發生火花或電弧的設備(拜見GB 3836 3規范)。
工作原理：
當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上
型號：
| 儀表型號 | XTLWQ-N | XTLWQ-A | XTLWQ-B | XTLWQ-C | XTLWQ-D |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15% + 鋰電池 |
| 精度等級 | 2.5~1.5級 | 1.5~1.0級 | 1.5~1.0級 | ||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | ＜1W | ＜1W | ＜1W | ||
| 儀表通經 | DN25~DN300 | DN25~DN300 | DN25~DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | ||
| 環境溫度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ | ||

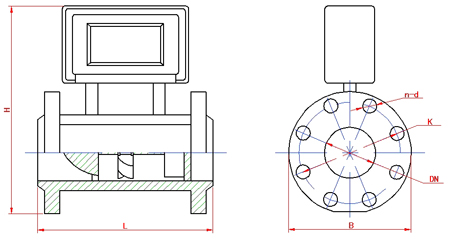

安裝尺寸：
| 型號 | 通徑 | L | B | H | K | n | d | 螺栓規格 | 常規耐壓 |
| mm | MPa | ||||||||
| XTLWQ-25 | 25 | 170 | 115 | 236 | 85 | 4 | φ14 | M12×50 | 4 |
| XTLWQ-40 | 40 | 200 | 150 | 266 | 110 | 4 | φ18 | M16×55 | |
| XTLWQ-50 | 50 | 220 | 165 | 285 | 125 | 4 | φ18 | M16×60 | |
| XTLWQ-65 | 65 | 220 | 185 | 300 | 145 | 4 | φ18 | M16×65 | 1.6 |
| XTLWQ-80 | 80 | 240 | 200 | 319 | 160 | 8 | φ18 | M16×70 | |
| XTLWQ-100 | 100 | 300 | 220 | 337 | 180 | 8 | φ18 | M16×80 | |
| XTLWQ-150 | 150 | 450 | 285 | 395 | 240 | 8 | φ22 | M20×80 | |
| XTLWQ-200 | 200 | 500 | 340 | 448 | 295 | 12 | φ22 | M20×90 | |
| XTLWQ-250 | 250 | 500 | 403 | 495 | 355 | 12 | φ26 | M24×90 | |
| XTLWQ-300 | 300 | 500 | 460 | 548 | 410 | 12 | φ26 | M24×100 |
氣體渦輪流量計技術參數：
執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
儀表口徑及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
精度等級 | ±1.5%R（±1%R需特制）* |
量程比 | 1:10 ；1:20 ；1:30 |
儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或優質鋁合金轉換器：鑄鋁 |
使用條件 | 介質溫度：-20℃～+80℃ |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
整機耗能 | 外電源：< 1W |
信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 | RS485通訊 |
實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
信號接線口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
防護等級 | IP65 |
氣體渦輪流量計流量范圍：
| 儀表通徑 | 代碼 | 標準量程 | 代碼 | 擴展量程 |
| DN25 （1"） | S | 2.5-25 m3/h | W | 4-40 m3/h |
| DN40 （1.5"） | S | 5-50 m3/h | W | 6-60 m3/h |
| DN50 （2"） | S1 | 6-65 m3/h | W1 | 5-70 m3/h |
| S2 | 10-100 m3/h | W2 | 8-100 m3/h | |
| DN80 （3"） | S1 | 13-250 m3/h | W1 | 10-160 m3/h |
| S2 | 20-400 m3/h | W2 | ||
| DN100（4"） | S1 | 20-400 m3/h | W1 | 13-250 m3/h |
| S2 | 32-650 m3/h | W2 | ||
| DN150（6"） | S1 | 32-650 m3/h | W1 | 80-1600 m3/h |
| S2 | 50-1000 m3/h | W2 | ||
| DN200（8"） | S1 | 80-1600 m3/h | W1 | 50-1000 m3/h |
| S2 | 130-2500 m3/h | W2 | ||
| DN 250（10"） | S1 | 130-2500 m3/h | W1 | 80-1600 m3/h |
| S2 | 200-4000 m3/h | W2 | ||
| DN 300（12"） | S | 200-4000 m3/h | W1 | 130-2500 m3/h |
氣體渦輪流量計選型：
| 型 號 |
| 說 明 | ||||
| XTLWQ | □ | □ | □ | 氣體渦輪流量計 |
| 儀表類型 | N | 基本型，脈沖輸出 | ||
| A | 電流輸出型 | |||
| B | 現場顯示型 | |||
| C | 顯示輸出型（現場顯示 + 電流輸出） | |||
| D | 溫壓補償型 | |||
| 儀表口徑 | 25 | 25mm | ||
| 40 | 40 mm | |||
| 50 | 50 mm | |||
| 65 | 65 mm | |||
| 80 | 80 mm | |||
| 100 | 100 mm | |||
| 150 | 150 mm | |||
| 200 | 200 mm | |||
| 250 | 250 mm | |||
| 300 | 300 mm | |||
| 傳感器材質 | 無 | 基本材質，優質鋁合金。（*高耐壓：1.0MPa） | ||
| S | 不銹鋼材質。（高壓防腐型） | |||
